PVC 3-Wege Kugelhahn Typ Praher M1 d 50 T-Kugel Klebemuffe mit 3x Überwurfmutter, PN16

3-Wege Kugelhahn M1 mit Klebemuffen metrisch

• Modular
  für einfache Erweiterung
• CE 0036
  zertifiziert
• Radial
  ein- und ausbaubar
• Integrierte Dome
  für Adapterset

Beschreibung

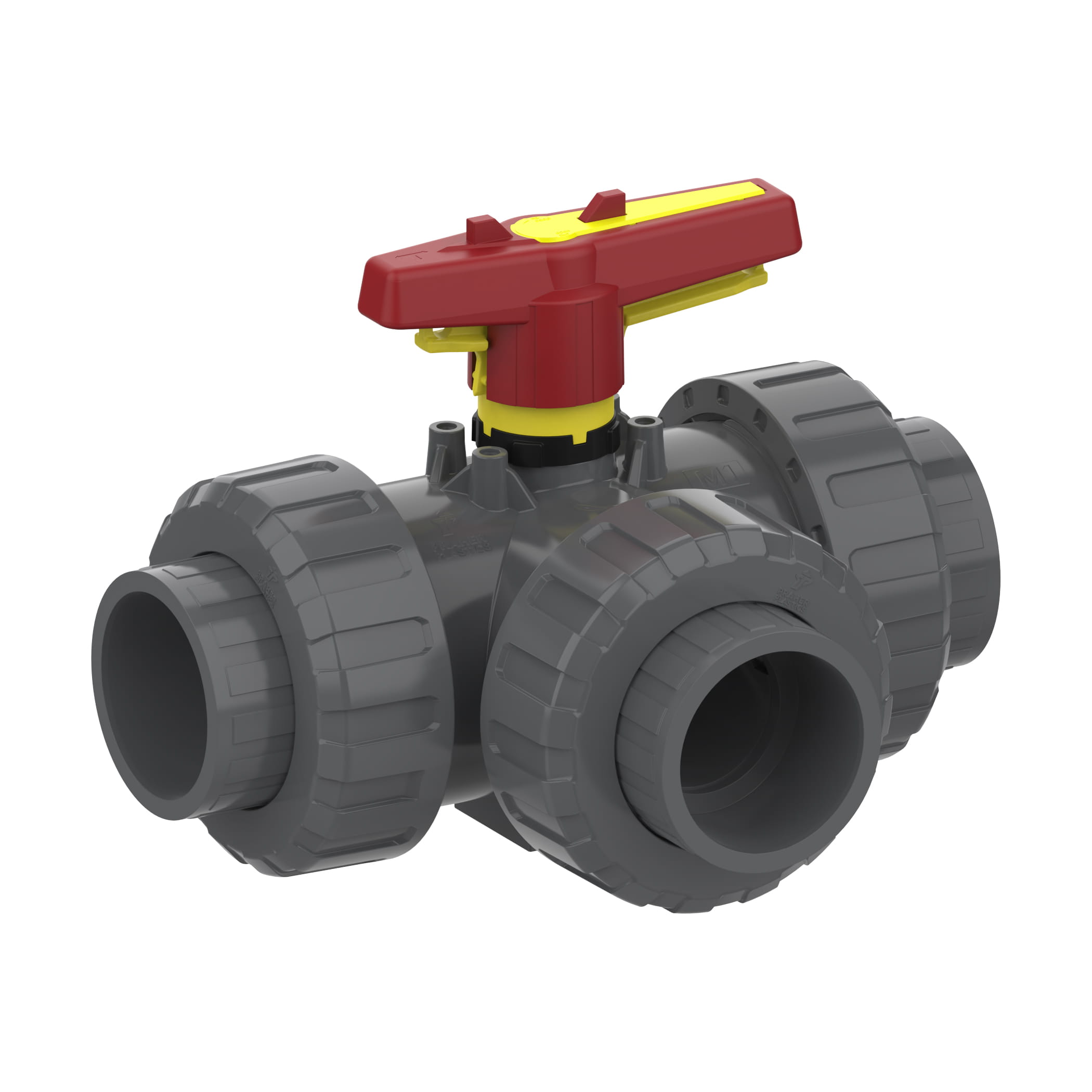

Der 3-Wege Kugelhahn M1 mit T-Kugel von Praher Plastics ist eine modular aufgebaute Systemarmatur für professionelle Schwimmbad- und Wassertechnik. Er wurde für zuverlässige Umschalt- und Verteilfunktionen in Filterkreisen, Solar-Bypässen, Beckenumschaltungen und Prozessleitungen entwickelt und ermöglicht eine präzise Strömungsführung ohne Medienvermischung.

Dank modularer Plattform und integrierter Dome ist der Kugelhahn optimal für die Automatisierung vorbereitet und lässt sich flexibel mit elektrischen oder pneumatischen Stellantrieben kombinieren. Robuste, langlebige Werkstoffe sowie eine wartungsoptimierte Konstruktion gewährleisten hohe Betriebssicherheit im Dauerbetrieb.

Die Ausführung mit Überwurfmuttern (True-Union-Anschlüsse) ermöglicht eine schnelle Montage und servicefreundliche Wartung ohne Trennen der Rohrleitung. Jede Armatur wird zu 100 % auf Dichtheit geprüft, ist extern CE-zertifiziert (CE 0036) und auf eine Lebensdauer von bis zu 25 Jahren bei Wasseranwendungen (20 °C, maximal zulässiger Betriebsdruck) ausgelegt.

Produktdetails

Eigenschaften

• Modularer Aufbau ermöglicht einfache Erweiterungen mit diversem Zubehör
• Sägezahngewinde für einen perfekten Sitz der Überwurfmutter
• Sicherheitsgriff mit dem Praher Labelling System (PLS)
• Im Gehäuse integrierte Dome für die direkte Montage des modularen Adaptersets
• Standfuß für einfache Montage
• Silikonfrei
• PTFE-Sitz mit O-Ring
• Doppelt abgedichtete Welle
• Schwimmend gelagerte Kugel
• Niedriges Betätigungsdrehmoment
• Radial ein- und ausbaubar
• Einfache und wartungsarme Bedienung

Technische Daten

Druck-Temperatur-Diagramm

Drehmoment an der Welle

Anmerkung: Die Werte des Druck-Temperatur-Diagramms basieren auf einer Lebensdauer von 25 Jahren bei statischer Druckbelastung mit Wasser oder wasserähnlichen Medien.

Durchfluss-Druckverlust 3-Wege Kugelhahn / T-Kugel / -Stellung

Druckverlust	DN10 d16	DN15 d20	DN20 d25	DN25 d32	DN32 d40	DN40 d50	DN50 d63
0,001 bar	5,3	6,5	11,4	16,3	35,6	40	61,3
1,0 bar	145	180	360	520	1150	1380	2300

Angaben in l/min (PN16 Rohr)

Durchfluss-Druckverlust 3-Wege Kugelhahn / T-Kugel / L&T-Stellung

Druckverlust	DN10 d16	DN15 d20	DN20 d25	DN25 d32	DN32 d40	DN40 d50	DN50 d63
0,001 bar	2	2,5	6,2	7,6	15	16	25,5
1,0 bar	65	85	200	240	485	540	950

Angaben in l/min (PN16 Rohr)

Abmessungen

PVCu Klebemuffe metrisch / ASTM (Dimensionen in mm)
