Druckluftleitung planen: Die wichtigsten Fragen & der passende Rohrdurchmesser

Die Planung einer Druckluftleitung erfordert technisches Verständnis und eine saubere Auslegung. In diesem Beitrag erfährst du, welche Fragen du dir stellen solltest – und wie du mit unserem Online-Kalkulator den passenden Rohrdurchmesser findest.

1. Welcher Betriebsdruck ist erforderlich?

Der Betriebsdruck beeinflusst die Strömungsgeschwindigkeit und den Druckverlust. Typische Werte liegen zwischen 6 und 10 bar.

2. Wie hoch ist der Volumenstrom?

Der Volumenstrom hängt von den angeschlossenen Verbrauchern ab. Beispiel: Hebebühne (250 l/min) + Schlagschrauber (300 l/min) = 550 l/min.

3. Wie lang ist die Leitung – inklusive Abzweige?

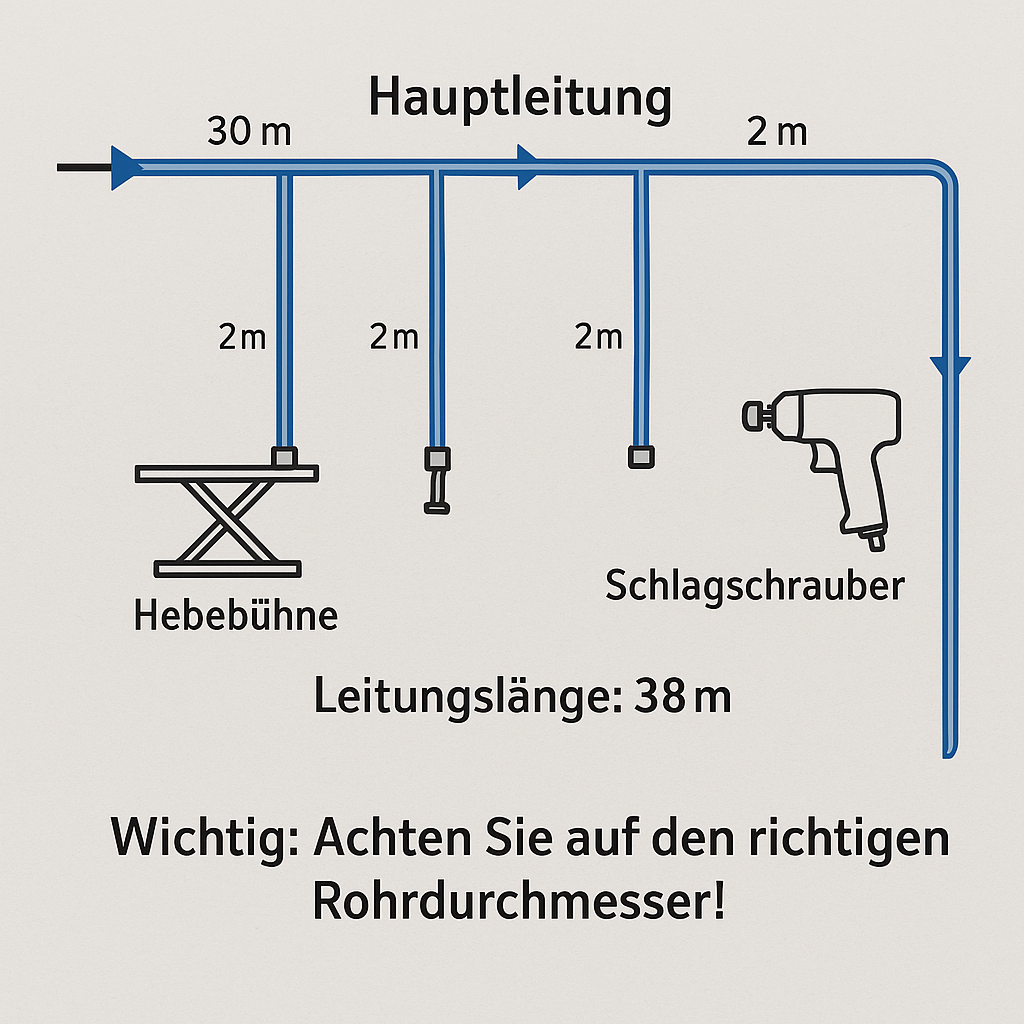

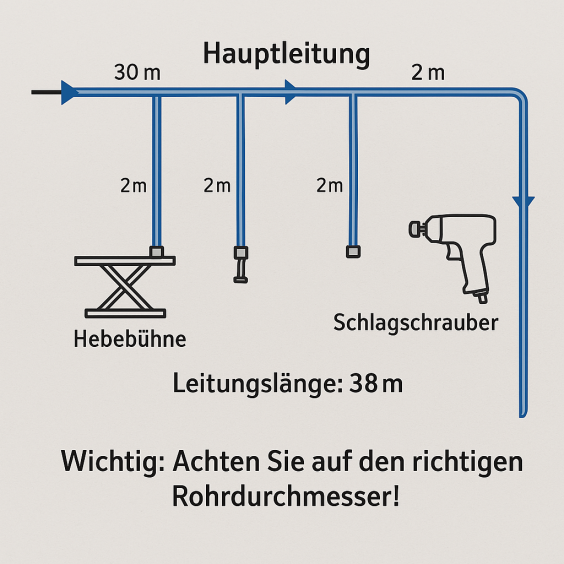

Beispiel: 30 m Hauptleitung + 4 Abzweige à 2 m = 38 m effektive Leitungslänge.

4. Welcher Druckverlust ist akzeptabel?

Empfohlen: maximal 0,1 bis 0,5 bar über die gesamte Strecke.

5. Welches Rohrmaterial ist geeignet?

• Kunststoff: Werkstätten, einfache Installationen
• Aluminium: Industrieanlagen, korrosionsbeständig
• Stahl: robuste Anwendungen
• Edelstahl: hygienische Bereiche

6. Rohrdurchmesser berechnen

Nutze unseren Druckluft-Rohrdurchmesser Kalkulator um den passenden Rohrdurchmesser zu ermitteln. Es werden nur gängige Größen berücksichtigt – z. B. 15, 22, 28 mm (Kunststoff) oder 32–110 mm (Metall).
