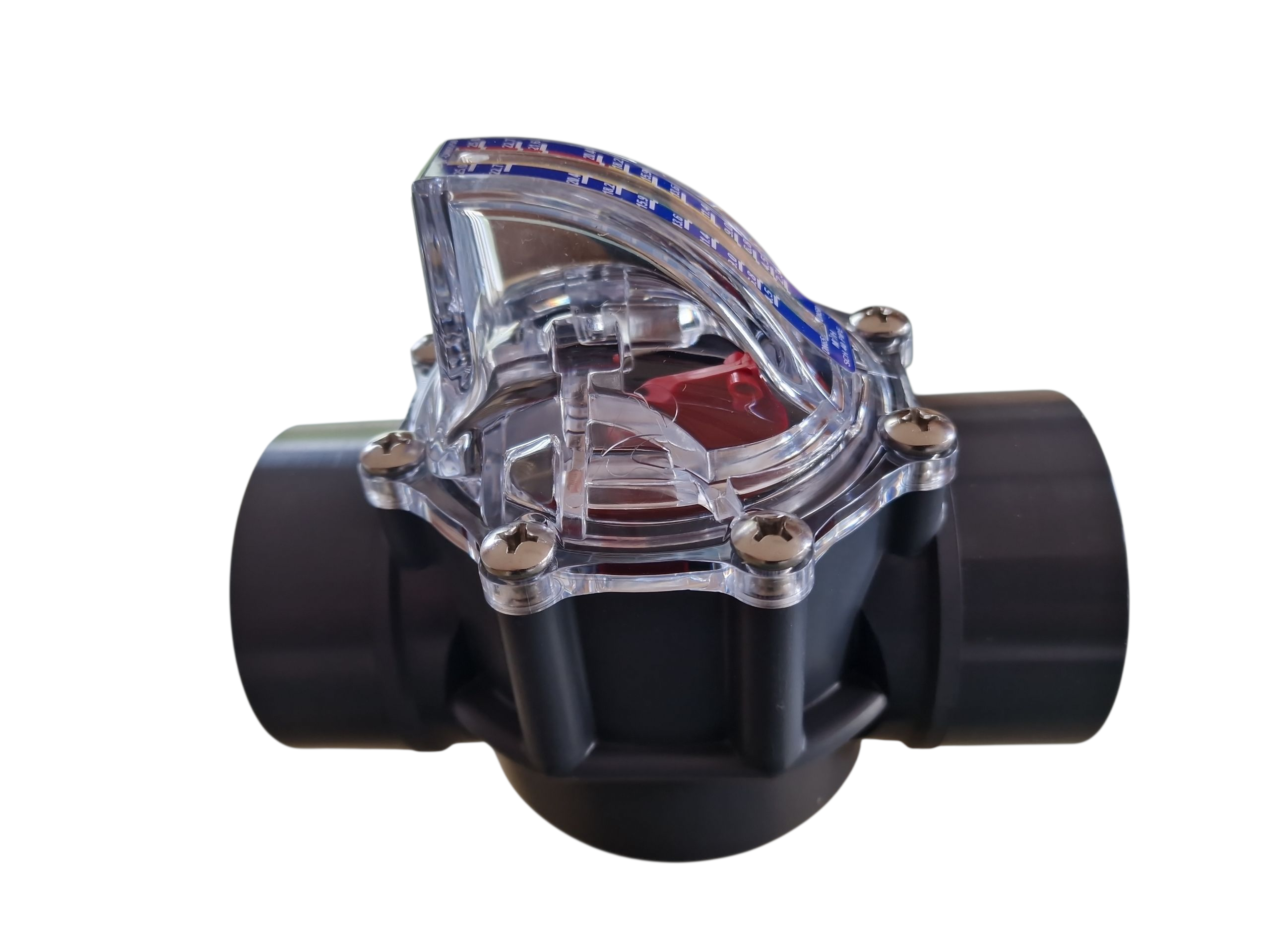

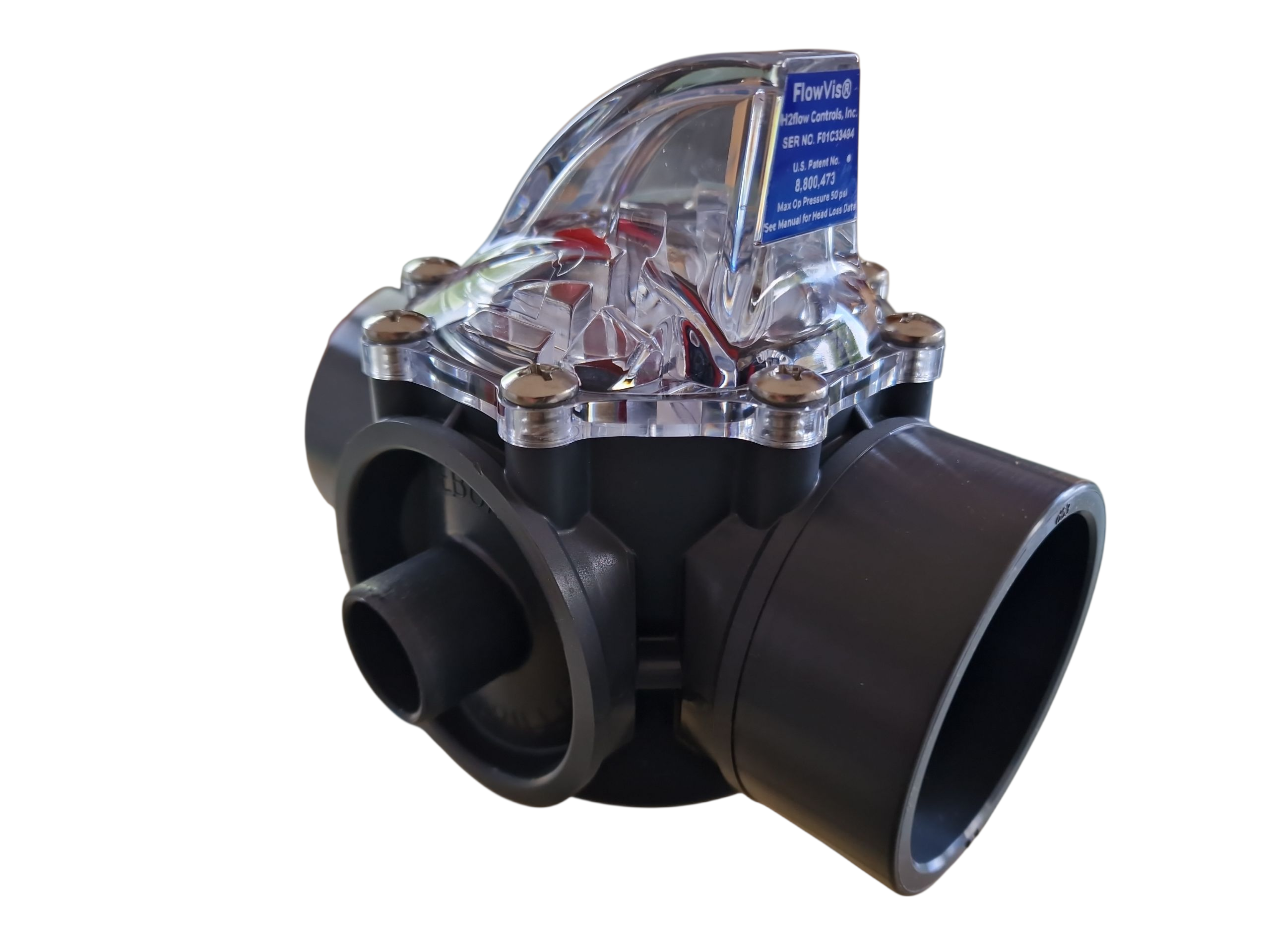

FlowVis Durchflussmesser 63 mm
Durchflussmesser FlowVis – Für präzise Wasseranwendungen
Produktbeschreibung
Der Durchflussmesser „FlowVis“ ist eine patentierte Lösung zur zuverlässigen Messung des Wasserdurchflusses in Frischwasseranwendungen wie Schwimmbädern, Whirlpools, Brunnen, Wasserspielen und Bewässerungssystemen. Das Gerät basiert auf dem Massestrom-Prinzip und zeichnet sich durch seine praxisnahe Konstruktion aus.
Wichtig ist dabei, stets auf die korrekte Flussrichtung zu achten. Diese ist durch einen Pfeil auf dem Deckel des FlowVis deutlich gekennzeichnet. Bei den Versionen für DN80 und DN100 befindet sich ein zusätzlicher Richtungspfeil direkt am Gehäuse. Sollte das Gerät versehentlich entgegen der Flussrichtung installiert worden sein, kann dies einfach korrigiert werden: Entfernen Sie dazu die acht Schrauben am oberen Teil des Geräts und drehen Sie den Deckel um 180°, sodass der Pfeil wieder in Flussrichtung zeigt.
Produktbeschreibung
Der Durchflussmesser „FlowVis“ ist eine patentierte Lösung zur zuverlässigen Messung des Wasserdurchflusses in Frischwasseranwendungen wie Schwimmbädern, Whirlpools, Brunnen, Wasserspielen und Bewässerungssystemen. Das Gerät basiert auf dem Massestrom-Prinzip und zeichnet sich durch seine praxisnahe Konstruktion aus.
Eigenschaften
- Einfache Installation: Es ist keine gerade Verrohrung notwendig.
- Zuverlässige Messung: Die Genauigkeit bleibt auch bei Luft im System erhalten.
- Betriebssicherheit: Der Durchflussmesser bleibt in seiner Funktion stabil und liefert kontinuierlich korrekte Werte.
- Flexible Montage: FlowVis kann horizontal, vertikal oder kopfüber eingebaut werden.
- Messbereich: Zeigt den Wasserdurchfluss direkt in m³/h an.
- Wartungsarmer Betrieb: Es gibt keine Schwimmer oder Paddelräder, die blockieren könnten.
- Platzsparend: Eine Installation direkt neben anderen Fittings ist ohne Einschränkung möglich.
- Kombiniertes System: Für die Modelle 51500026 / 51500027 ist ein Rückschlagventil integriert.
Funktionsweise

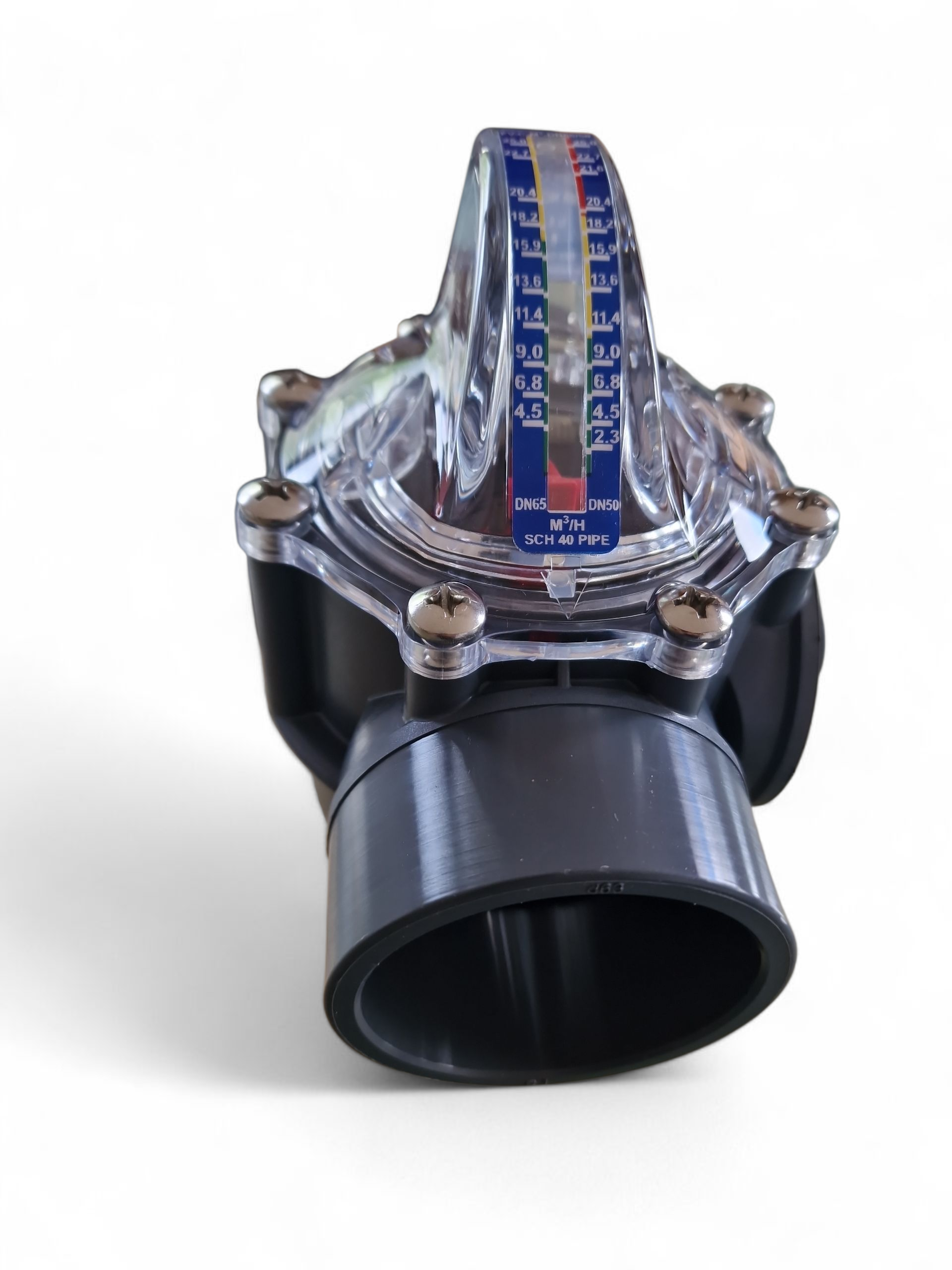

Durch den ansteigenden Durchfluss wird eine Klappe im Inneren des FlowVis nach vorne gedrückt. Die Klappenposition steht in direktem Zusammenhang mit der aktuellen Durchflussmenge. Eine kalibrierte Anzeige auf dem Deckel zeigt den exakten Wasserdurchfluss an.Installationshinweise
Der Einbau des FlowVis-Durchflussmessers gestaltet sich besonders unkompliziert und flexibel. Im Gegensatz zu vielen anderen Durchflussmessern wird das Messergebnis des FlowVis nicht durch die Einbaulage in Pumpennähe, durch Winkel, Ventile oder andere Fittings beeinflusst. Es ist keine gerade Verrohrungsstrecke vor oder nach dem Installationspunkt erforderlich. Der FlowVis kann somit direkt vor oder nach Anschlussfittingen angebracht werden. Darüber hinaus lässt sich das Gerät sowohl horizontal als auch vertikal installieren – sogar eine kopfüber Montage ist möglich.Wichtig ist dabei, stets auf die korrekte Flussrichtung zu achten. Diese ist durch einen Pfeil auf dem Deckel des FlowVis deutlich gekennzeichnet. Bei den Versionen für DN80 und DN100 befindet sich ein zusätzlicher Richtungspfeil direkt am Gehäuse. Sollte das Gerät versehentlich entgegen der Flussrichtung installiert worden sein, kann dies einfach korrigiert werden: Entfernen Sie dazu die acht Schrauben am oberen Teil des Geräts und drehen Sie den Deckel um 180°, sodass der Pfeil wieder in Flussrichtung zeigt.
Bedienung
Der FlowVis ist werkseitig präzise kalibriert und misst über das gesamte Anzeigeintervall hinweg exakt. Um die bestmögliche Ablesegenauigkeit zu gewährleisten, ist bei der Bedienung folgendes zu beachten: Jede erkannte Messabweichung steht meist im Zusammenhang mit dem Blickwinkel auf die Anzeige. Um den sogenannten Parallaxefehler zu vermeiden, positionieren Sie sich bitte so, dass Sie den Anzeigearm im 90°-Winkel betrachten. So ist sichergestellt, dass der abgelesene Wert den tatsächlichen Wasserdurchfluss widerspiegelt und Sie von der Zuverlässigkeit des FlowVis optimal profitieren.
