Pool Verrohrung mit PVC-U Fittings

Pool Verrohrung Tutorial 2022 - Wir zeigen dir, wie du mit PVC-U Fittings deinen Pool mit der Pumpentechnik verbindest.

Hast du in 2022 schon ein Rohrleitungsprojekt geplant? Dieses Jahr im Trend steht ganz klar die professionelle Pool Verrohrung. Wir zeigen dir in diesem Pool Guide Schritt für Schritt, wie du deine Sandfilteranlage, deine Wärmepumpe oder auch deine Solarheizung an deinen Pool anschließen kannst. Lerne alles über die benötigten Bauteile (PVC-U Fittings, PVC-Kugelhähne, PVC Rohre uvm.) und mit welchen Hilfsmitteln du Sie montieren kannst.



Pool Verrohrung 2022 -Inhaltsverzeichnis

Pool Verrohrung 2022

Pool Verrohrung 2022 - Inhalt des Tutorials

Welche Bauteile werden Benötigt?

Wir erklären dir alle wichtigen Bauteile (PVC-U Fittings & Armaturen) um deinen Pool startklar für die Saison 2022 zu machen.

Sandfilter Anschließen

Was ist ein Sandfilter und wie wird dieser richtig angeschlossen? Wir zeigen dir, wie du das 5-Wege-Ventil am besten nutzen kannst.

Das Pool Bypass System

Beim Anschluss von Pool Wärmepumpen und Pool Solarheizungen benötigt man einen besonderen Anschluss für das System. Der Pool Bypass ist deine Steuereinheit für deinen Pool.

Solarheizung Pool

Heize deinen Pool mit der Kraft der Sonne. Wie du mit wenigen Hilfsmitteln deine eigene Solarheizung bauen kannst, lernst du in unserem Solarheizungs-Tutorial.

pexels-rachel-claire-6127371

Welche Bauteile werden für die Pool Verrohrung benötigt?

Bevor du deinen Pool startklar für die Saison machen kannst, ist es wichtig, dass du vorab ein paar Informationen zu diesem Thema einholst. Bevor du mit der Planung beginnst, solltest du als erstes wissen, wieviel Kubikmeter Wasser dein Pool später fassen wird und wie hoch die Fördermenge deiner Sandfilteranlage ist. Abhängig davon musst du deine Poolverrohrung planen. Damit du deine Rohrleitung passend dimensionierst, haben wir hier eine Tabelle, an der du dich orientieren kannst.

Pool Verrohrung Durchmesser
PVC Winkel 90 Grad Pool Verrohrung

PVC-U Winkel - Richtungswechsel

PVC-U Winkel gibt es in verschiedenen Durchmessern und Anschlussvarianten, wie: Klebemuffe, Innengewinde oder Außengewinde. Ebenso gibt es die PVC Winkel als 90 Grad und als 45 Grad Version. So lässt sich die Rohrleitung einfach auch um Ecken oder Kanten führen.

PVC-U T-Stücke - Abzweigungen

Mit PVC T-Stücken kannst du Abzweigungen innerhalb deiner Pool Verrohrung schaffen. Die T-Stücke aus PVC gibt es in den Ausführungen 90 Grad und 45 Grad. Wenn möglich, sollten PVC-U T-Stücke 45 Grad eingesetzt werden. Der Abzweig wird dabei entsprechend der Fließrichtung montiert. Durch das bessere Strömungsverhalten spart man so Stromkosten durch den Sandfilter. Auch in Pool Bypass Sets werden T-Stücke häufig eingesetzt. Dazu aber später mehr.

PVC-U 3/3 Verschraubung

PVC-U Verschraubung - Lösbare Verbindungen

Bei der Installation deiner Poolverrohrung kann es an manchen Stellen besonders hilfreich sein, eine lösbare Verbindung zu schaffen. Mit Verschraubungen hat man jederzeit die Möglichkeit, die Rohrleitung zu öffnen und das ohne das Rohr zerschneiden zu müssen. Gerade bei Übergängen zum Sandfilter oder zur Wärmepumpe sollten PVC-U 3/3 Verschraubungen auf jeden Fall eingesetzt werden. Die Verschraubungen aus PVC gibt es mit Klebemuffe, Innengewinde und Außengewinde. Für Wärmepumpen gibt es spezielle Übergangsverschraubungen, die von Edelstahl V4A auf PVC-U übergehen.

PVC-U Kugelhahn - Die Steuereinheit für deinen Pool

Der PVC-U Kugelhahn ist eine Armatur aus dem Rohrleitungsbereich. Mit ihm kannst du den Durchfluss steuern oder deine Leitung komplett absperren. Je nachdem, wo der Kugelhahn platziert wird, sollte er bestimmte Anforderungen erfüllen. Planst du zum Beispiel eine Dosieranlage, so solltest du hier besser einen Kugelhahn mit DualBlock verwenden, wie den FIP VKD PVC Kugelhahn.

PVC Pool Kugelhahn
PVC-U Rückschlagventil

PVC-U Rückschlagventil - Rückfluss Verhindern

PVC-U Rückschlagventile werden überall dort eingesetzt, wo Flüssigkeiten am ungewollten Zurückfließen gehindert werden sollen. Wir setzen dabei auf Kegelrückschlagventile mit Edelstahl Feder. So schließt sich das Ventil automatisch, wenn deine Pumpe sich abschaltet.

PVC-U Druckrohr - Schnelle Poolverrohrung

Wenn du deinen Pool Verrohren willst, benötigst du neben den Fittings und Kugelhähnen natürlich auch das passende Druckrohr. Auch dieses gibt es selbstverständlich in vielen unterschiedlichen Durchmessern.

PVC-U Druckrohr
PVC Poolflex Flexschlauch

PVC-U Flexschlauch - Flexibel verrohren

Pool Verrohrung wie vom Profi - Mit PVC Poolflexschlauch kannst du schnell und einfach auch längere Strecken verrohren. Mit dem WDF-05 Kleber von Griffon kannst du den PVC Flexschlauch bedenkenlos mit allen PVC-U Fittings und PVC-U Kugelhähnen direkt verkleben. Auch eine Montage mit den Klemmverbindern von UNIDELTA ist möglich. So kannst du deinen Sandfilter schnell mit deinen Einlaufdüsen verbinden. Auch eine unterirdische Verlegung ist möglich.

PVC-U Kleber & Reiniger - Schnelle Montage

PVC-U Fittings, PVC-U Kugelhähne und PVC-U Druckrohr werden in der Regel schnell und einfach miteinander verklebt. Dazu werden die Fittings einfach nach Gebrauchsanweisung mit dem PVC-U Reiniger vorbehandelt und anschließend mit dem PVC Kleber montiert. Eine genaue Anleitung findest du weiter unten auf unserer Seite.

PVC-U Kleber Pool Verrohrung

Sandfilteranlange mit dem Pool verbinden - Übersicht

1 11 5 6 3 4 9 10 2 8 7 Pool Verrohrungsplan

Das Verrohrungssystem deiner Poolanlange stellt einen Kreislauf dar. Damit du es dir etwas besser vorstellen kannst, haben wir für dich eine Übersicht mit den wichtigsten Bauteilen für deine Pool Verrohung bereitgestellt.

Die Pool Verrohrung übernimmt gemeinsam mit deiner Pumpe (1) und der Sandfilteranlange (2) eine wichtige Funktion. Durch Baden und äußere Umwelteinflüsse gelangen Verunreinigungen ins Wasser. Dies sorgt dafür, dass die Wasserqualität abnimmt. Damit genau das nicht passiert, reinigt deine Sandfilteranlange das Wasser.

Damit diese jedoch richtig Arbeiten kann, ist es wichtig, dass das Wasser nicht zu schnell durch den Filter strömt. Etwas weiter oben auf dieser Seite hast du bereits gelernt, welcher Durchmesser an Fittings und Rohren zu deiner Anlange passt. Der größere Vorlauf (5) bei großen Pools ist damit zu begründen, dass Sandfilteranlangen eher über einen großen Volumenstrom, als über eine schnelle Durchflusszeiten arbeiten. Passend eingestellt, verbraucht deine Pumpe so nicht nur weniger Strom, sondern Verunreinigungen werden noch besser gefiltert.

Schauen wir uns nun den Poolkreislauf an: Je nachdem, wie viel Volumen dein Pool besitzt, musst du eine passende Anzahl an Skimmern (3) wählen. In Pools, die im Erdreich montiert sind, empfehlen wir ebenfalls einen Bodenablauf (4)Dieser sorgt dafür, dass auch das untere Drittel des Poolwassers bestmöglich gereinigt wird und Bodenablagerungen möglichst nicht entstehen.

Sowohl der Skimmer, als auch der Bodenablauf dienen also dazu, dass das Wasser aus dem Pool angesaugt werden kann. Achtung: hierbei solltest du allerdings darauf achten, dass bei beiden Saugleitungen kurz hinter dem Skimmer und dem Bodenablauf je ein PVC-Rückschlagventil eingebaut wird. So kann dein Pool auch bei Pumpenstillstand nicht ungewollt leerlaufen.

Plane nun die Verbindung zwischen deiner Pool Pumpe und deinem Skimmer/Bodenablauf. Je nach Einbausituation wirst du eine bestimmte Anzahl an PVC Winkeln, PVC-Bögen und Rohren bzw. Poolflex benötigen.

Ebenfalls benötigst du jetzt deine ersten PVC Kugelhähne – Plane pro Skimmer und Bodenablauf ein Absperrventil mit ein. Damit kannst du im Winter oder bei Wartung deinen Wasserkreislauf schließen.

Nach den Kugelhähnen kannst du alle Leitungen miteinander verbinden. Hierfür eignet sich am besten das T-Stück 45 Grad. Solltest du mehr als 1 Skimmer und 1 Bodenablauf haben, kannst du auch mehrere T-Stücke 45 Grad hintereinander anschließen, um alle Leitungen zu einer zusammen zu führen.

Anschließend verbindest du die Leitung mit deiner Pumpe. Es gibt bereits vormontierte Sandfilteranlagen – Sollte deine Pumpe noch nicht mit dem Sandfilter verbunden sein, musst du diese beiden Teile einfach mit passenden Fittings verbinden. Versuche dabei so wenig Winkelstücke wie möglich zu verwenden. Halte deine Rohrleitung möglichst einfach.

Weiter oben haben wir bereits erwähnt, dass wir dir empfehlen, an allen Übergängen mit Schraubgewinden eine PVC-U Verschraubung zu wählen. Diese kann bei Bedarf später wieder gelöst werden. Eine Verklebung kannst du nicht mehr lösen! Es gibt für den Anschluss an Pumpen und Wärmepumpen auch spezielle V4A/PVC Übergangs- Verschraubungen. Diese findest du bei uns im Shop.

Dein Sandfilter hat meistens ein eingebautes 5-Wege Ventil. Schließe die Pumpe an dem dafür vorgesehen Anschluss an. Ebenfalls anschließen kannst du hier deine Rückspülleitung (7). Über diese kannst du deinen Sandfilter warten. Über ein eingebautes Manometer kannst du prüfen, ob dein Filter sauber ist oder gereinigt werden sollte.

Ebenso kannst du die Rücklaufleitung an das 5 Wege Ventil anschließen. Diese transportiert das gefilterte Wasser zurück in deinen Pool. Hier sollte ein Entleerungsventil (8) berücksichtigt werden. Es dient dazu, die Rücklaufleitung entleeren zu können.

An der Rücklaufleitung in deinen Pool können auch weitere technische Bauteile, wie eine Wärmepumpe (10) oder eine Solarheizung integriert werden. Egal ob du eine Wärmepumpe, eine Solarheizung oder eine Dosieranlange mit Messsonden installieren willst – du solltest jede Anlange über einen Pool Bypass (9) anschließen. Wie dieser gebaut wird und welche Funktionsweise dieser hat, lernst du weiter unten auf unserer Seite.

Hast du alle Bauteile in deine in deine Poolumgebung integriert, kannst du deine Rohrleitung weiter über den Rücklauf (11) führen und mit deiner Einlaufdüse (6) verbinden. Auch hier solltest du ein PVC Rückschlagventil verwenden.



KULANO.store Rohrleitungstechnik online bestellen!
pvcwinkel90gradkk3

PVC Winkel oder PVC Bögen?

Wenn es deine Einbausituation zulässt, empfehlen wir den Einsatz von PVC-U Bögen anstatt PVC-U Winkeln. Der größere Bogenradius sorgt für ein besseres Strömungsverhalten innerhalb der Rohrleitung. Weniger Strömungswiderstand bedeutet für die Pumpe weniger Arbeit. Dies spart dauerhaft Energiekosten ein.

pvc-bogen-90-grad-transparent-b-1

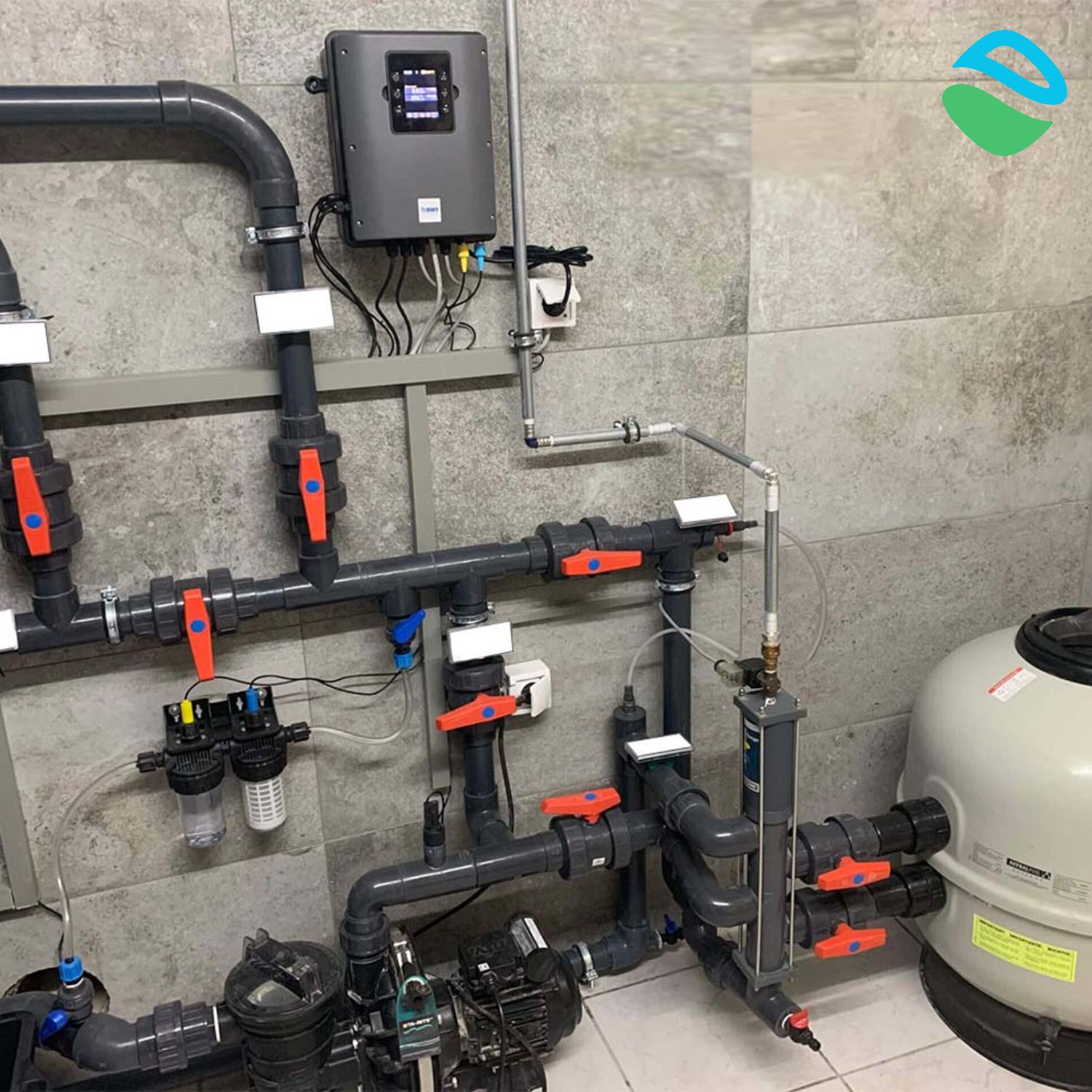

Pool Verrohrungs Schema Beispiel

Pool Verrohrungs Schema

Hier siehst du ein Beispiel, wie eine professionelle Poolverrohrung aussehen kann. Aus Platzgründen wurde hier auf die Verwendung von 45 Grad T-Stücken im Bypass verzichtet. Man kann deutlich sehen, wie viele PVC Kugelhähne verwendet werden. Diese erleichtern im späteren Betrieb die genaue Steuerung des Volumenstroms.

Pool Bypass - Wann du einen Bypass für deinen Pool einsetzen solltest

Ein Pool Bypass ist die Steuereinheit innerhalb deiner Pool Verrohrung. Ein Pool Bypass wird zum Beispiel für Pool Wärmepumpen oder Pool Solarabsorbern genutzt. Sowohl die Wärmepumpe, als auch eine Solaranlange für deinen Pool brauchen eine langsame Durchflussgeschwindigkeit, damit das Wasser die Möglichkeit hat aufzuheizen. Deshalb verwendet man nicht den gesamten Volumenstrom, sondern zweigt etwas davon ab mit Hilfe des Pool Bypass Systems.

Am besten verwendest du einen Bypass mit 45 Grad Abgängen. Diese sind in der Anschaffung nur minimal teurer, sparen aber dauerhaft Stromkosten, da die Pumpe weniger arbeiten muss. Die zentrale Steuereinheit wird dabei aus je drei Kugelhähnen gebaut. Der Hauptvolumenstrom wird durch den unteren Kugelhahn leicht gebremst, damit ein Teil in den Vorlauf fließen kann. Auch dieser Kugelhahn ist nicht ganz geöffnet, da das Wasser ansonsten zu schnell einströmt.

Bypass Set Pool Plimex
Pool Bypass Set für Wärmepumpen
pool-bypass-fip-profi-5

Pool Solarabsorber - Heizen mit LD-PE Rohr

Ein Pool ist eine wahre Wellness-Oase für den heimischen Garten. Damit dieser möglichst lange genutzt werden kann, solltest du eine Solarabsorber Anlange einplanen. Mit Hilfe der Sonne kannst du nämlich deinen Pool aufheizen! Es gibt viele Lösungen, die Kraft der Sonne zu nutzen, um den Pool im Garten zu heizen. Nicht immer sind fertige Solarmodule die passende Wahl. Diese sind oft sehr Sperrig und passen nicht auf jedes Dach.

Damit du dir deine Pool Solarheizung schnell und einfach selbst bauen kannst, zeigen wir dir wie es geht! Bevor es mit der Solarheizung los gehen kann, solltest du einen passenden Pool Bypass in deine Pool Verrohrung einbauen. Mit diesem steuerst du später nämlich die Durchflussgeschwindigkeit. Das Wasser sollte möglichst langsam durch den Solarabsorber fließen, da es so besser die Wärme der Sonne aufnehmen kann.

Pool Soarheizung selber bauen

Damit das Schwimmen im Pool besonders angenehm ist, benötigt das Wasser eine gewisse Badetemperatur. Damit du dein Poolwasser aufheizen kannst, gibt es mehrere Möglichkeiten. Neben der Wärmepumpe kann ein Solarabsorber eine kostengünstige und umweltfreundliche Alternative sein.

Einen Solarabsorber kannst du schnell und einfach bauen. Wie du bereits gelernt hast, ist es zu Beginn wichtig, deine Poolverrohrung vorzubereiten. Dazu baust du einen Pool Bypass in deine Pool Verrohrung ein. Dieser dient der Steuerung deiner Pool Solarheizung. Damit das Wasser bestmöglich die Kraft der Sonne absorbieren kann, ist es wichtig, dass das Wasser möglichst langsam durch den Absorber fließt.

Je nach Volumen deines Pools solltest du die passende Meteranzahl an LD-PE Solarabsorber Schlauch verwenden. Folgende Angaben sind grobe Richtwerte und helfen dir bei der Planung deiner Pool Solarheizung.



Becken Größe Maximale Fördermenge Empfohlene Menge LD-PE Absorber
12m³
20m³
30m³
35m³
40m³
50m³
3m³
4m³
6m³
7m³
8m³
10m³
200 Meter
300 Meter
400 Meter
500 Meter
600 Meter
800 Meter

Damit du den LD-PE Solarabsorber auch schnell und einfach in deine Rohrleitung integrieren kannst, haben wir für dich eine Anschluss Armatur entwickelt. Das System ist denkbar einfach – Verbinde einfach deine Pool Verrohrung mit dem Pool Bypass und anschließend mit der Solar Verteiler Anlange. Du benötigst immer zwei Verteiler – einen für den Zulauf, einen für den Ablauf. Das LD-PE Solarabsorber Rohr kannst du ohne weiteres Werkzeug direkt in die Klemmverbinder stecken. Löse dazu die Überwurfmutter, führe das Rohr ein und ziehe anschließend die Überwurfmutter wieder fest.

Die Verlegung des Solarschlauchs kannst du sowohl als gerade Strecke bauen, aber auch als Solarspirale anordnen. Passe die Art deiner Verlegung an die Gegebenheiten vor Ort an.

An Zäunen oder Hauswänden empfiehlt sich die Verlegung als gerade Strecke. Verlege dabei das Rohr immer möglichst so, dass du es nicht in kleinere Teilabschnitte zerteilen musst. Am idealsten ist die Verlegung als Solarspirale. Dazu kannst du unsere Montageschienen verwenden. In diese wird das LD-PE Rohr einfach hinein gedrückt. Die Schienen sind UV-Beständig und ermöglichen eine Installation auf Dächern und Hauswänden.

Unsere Verteiler sind modular erweiterbar. Wir bieten 3-fach und 4-fach Verteiler an. Wenn du diese erweitern willst, löse einfach die Gewindekappe und schraube ein weiteres Verteilerrohr an deine Armatur. Dies musst du natürlich für den Vor- und Rücklauf berücksichtigen. Sollten noch offene Fragen sein, zögere nicht und kontaktiere unseren Kundenservice – wir helfen dir gern weiter bei deinem Projekt.

PE Solarabsorber Pool
PE Verteiler Solarabsorber
Pool Solarheizung
KULANO.store Rohrleitungstechnik online bestellen!

FAQ - Pool Verrohrung 2022

Für eine professionelle Pool Verrohrung benötigst du PVC Rohre, PVC Fittings und natürlich PVC Kugelhähne. Erst werden alle Bauteile trocken zusammen gesteckt, gereinigt und anschließend miteinander verklebt. Dazu kannst du PVC Kleber wie Griffon oder Tangit nutzen.

In der Regel werden Pools mit PVC Fittings verrohrt. Je nach Größe deines Pools verwendet man einen Durchmesser zwischen 50mm und 75mm. Bei Pools und privaten Schwimmbecken bis 10 Kubikmeter Fördervolumen kannst du 50mm verwenden. Bei größeren Pools sollte die Saugseite 63mm oder 75mm betragen.

Pools können schnell und einfach mit PVC-U Fittings, PVC-U Druckrohr, passenden PVC Kugelhähnen verrohrt werden. Wenn du größere Strecken zu einem Technikschacht zurücklegen musst, ist PVC Flexschlauch die perfekte Wahl.

Für deinen Pool solltest du Rohre aus PVC-U verwenden. Polyvinylchlorid ist frei von Weichmachern und sehr beständig gegen Poolwasser und Pflegemittel.

Ein Bodenablauf wird in den Boden deines Pools integriert. Dieser wird in der Regel mit einem PVC Rohr durch den Beton geführt und sorgt für eine deutlich bessere Wasserzirkulation in deinem Pool. Auch Bodenablagerungen entstehen so seltener.

In der Regel werden Einlaufdüsen für Pools 30-40 cm unterhalb der oberen Beckenkante einbaut. Achte auf die Herstellerangaben des Poolherstellers. Bei der Verrohrung solltest du darauf achten, dass du vor der Einlaufdüse ein PVC Rückschlagventil verwendest.

PVC Flexschlauch und PVC Rohre solltest du zum Herbst dringend entleeren. Durch frierendes Wasser kann es sonst passieren, dass deine Rohrleitung platzt. Plane ein geeignetes Entleerungsventil an der tiefsten Stelle deiner Poolverrohrung ein. So kannst du deinen Pool schnell und einfach Winterfest machen.

Je nach dem welche Art von Poolschlauch du hast, kann dieser auch gekürtzt werden. Poolschlauch 38mm blau oder schwarz hat Trennmuffen, an denen du den Schlauch abschneiden kannst. Einen PVC Flexschlauch kannst du beliebig kürzen, da dieser entweder verklebt wird oder mit Klemmkupplungen eingebaut wird.

Ein Pool Bypass ist eine Steuereinheit innerhalb deiner Pool Verrohrung. Mit dem Bypass kannst du den Volumenstrom regulieren. Dies ist vor allem dann wichtig, wenn du eine Wärmepumpe, einen Solarabsorber oder eine Dosier- und Messanlange in deinem Pool einbauen willst.
